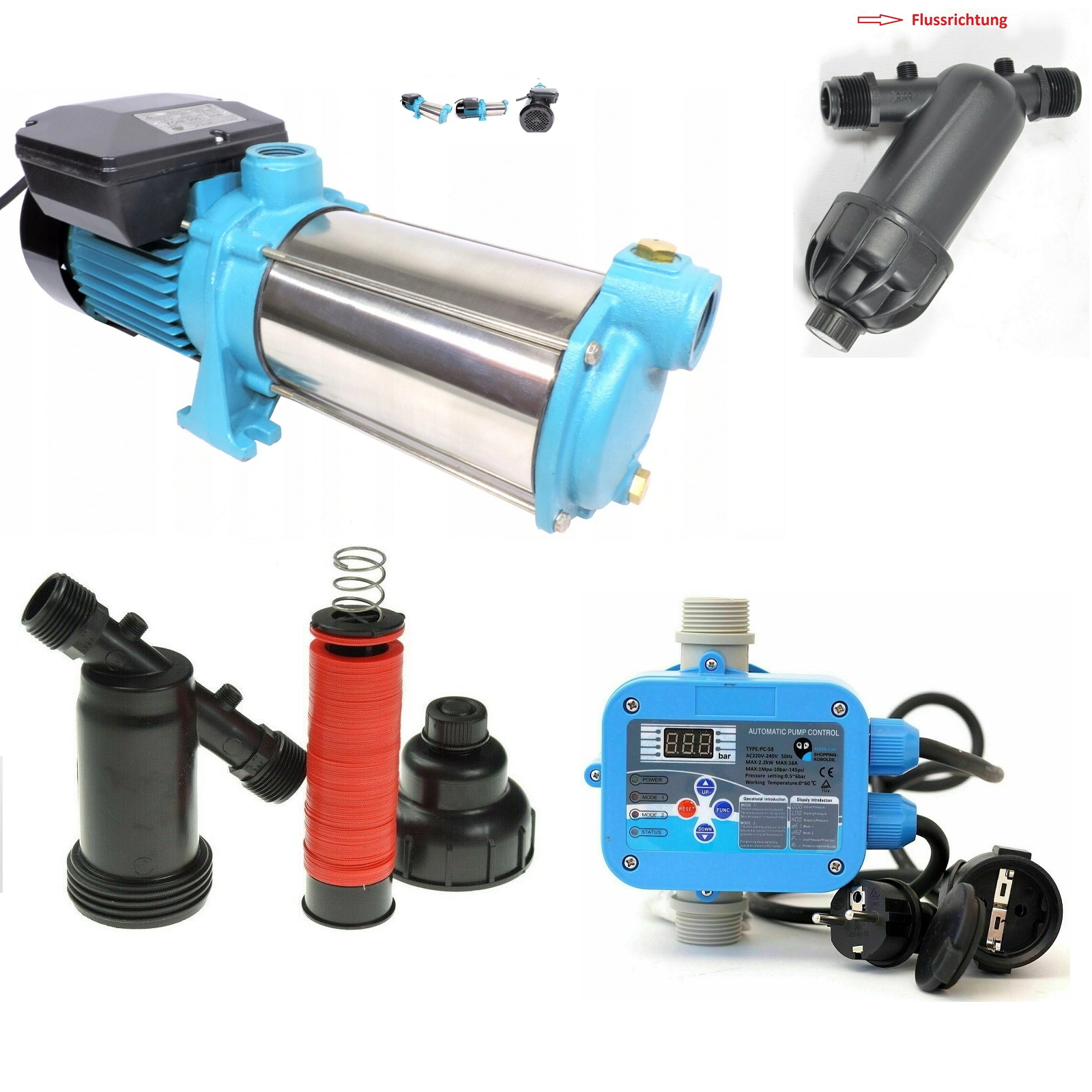

Für den hohen Druck von 8 bar sorgen 8 Stück Schaufelräder aus Edelstahl
- Leistung: 1500W /7,5A - Spannung: 230 V / 50 Hz

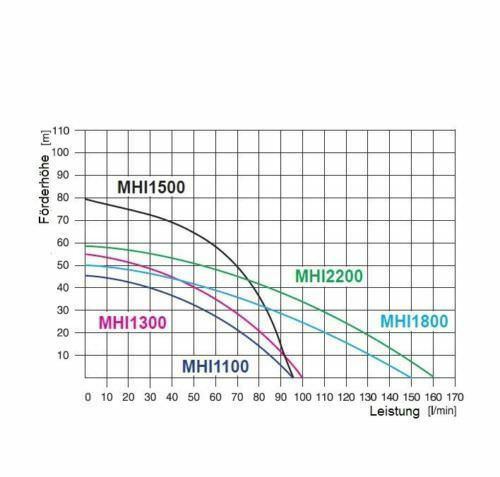

- Schutzklasse: IP X4 - Max. Förderhöhe: 80 m - Max. Druck: 8 bar
- Max. Fördermenge: 5700l/h Welle und Schaufelräder aus Edelstahl Pumpengehäuse aus Guss und Edelstahl - Max. Ansaughöhe: 8 m bei 1' Zoll Saugleitung und einem Rückschlagventil - Max. Wassertemperatur: 35°C
- Anschluss Saug- und Druckseite: 1' Zoll IG - integrierter thermischer Motorschutzschalter - Kabellänge: 0,60 m Größe LxBxH 49,5 X 20,5 X 24,5 cm
inkl. Trockenlaufschutz und eingebauten Drucksensor für Wasserpumpen - 10bar
(TÜV geprüft)
Vorteile der Pumpensteuerung gegenüber zu anderen Steuerungen:
- schaltet die Pumpe fast sofort aus. Es gibt keine Nachlaufzeit daher auch keinen hohen Druck in der Leitung
nach der Abschaltung.
Diese Steuerung ist ausschließlich für den Betrieb mit einer Pumpe gedacht!
Sie steuert automatisch Tiefbrunnenpumpen, Kreiselpumpen und andere Saugpumpen in Haus und Garten. Die Pumpensteuerung wird zwischen Fördergerät (Pumpe) und Entnahmestelle montiert. Dieser automatische Druckregler ist mit einem eingebauten Drucksensor ausgestattet und wird von einer automatischen digitalen Sensortechnologie gesteuert. Die Daten der Echtzeit-Druckänderungen und des Wasserverbrauchs in der Leitung werden an die Pumpensteuerung gesendet und die Pumpe startet ode stoppt entsprechend, so dass sie ein traditionelles Wasserversorgungssystem, bestehend aus Druckschalter, Vier-Wege-Ventil vollständig ersetzen kann. Dieser Regler verwendet eine intelligente Berechnungsmethode, und kann den Start-Druck automatisch entsprechend dem Stopp-Druck der Rohrleitung berechnen. Das Pumpengehäuse ist stark abgedichtet.
Multifunktionsregler / Pumpensteuerung für Garten- und Tiefbrunnenpumpen
Automatisisches Ein- und Ausschalten der Pumpe bei Öffnen/Schließen des Verbrauchers
Abhängig von Druck bzw. Durchflussmenge, schaltet der Druckschalter den elektrischen Verbraucher an bzw. aus.
Mit integrierten Trockenlaufschutzund digitaler Druckanzeige (auch während des Betriebs !!)
Funktionsweise:
- Startet die Pumpe bei Öffnung des Wasserhahnes
- Einschaltdruck ist zwischen 0,5 - 6 bar einstellbar
- Ausschaltdruck ist zwischen 0,8 - 9,8 bar einstellbar
- Stoppt die Pumpe zeitverzögert nach dem Schließen des Wasserhahnes
- Trockenlaufschutz schaltet die Pumpe bei Wassermangel automatisch ab
- Rückschlagventil: verhindert Druckschlageffekte
- Digitale Druckanzeige

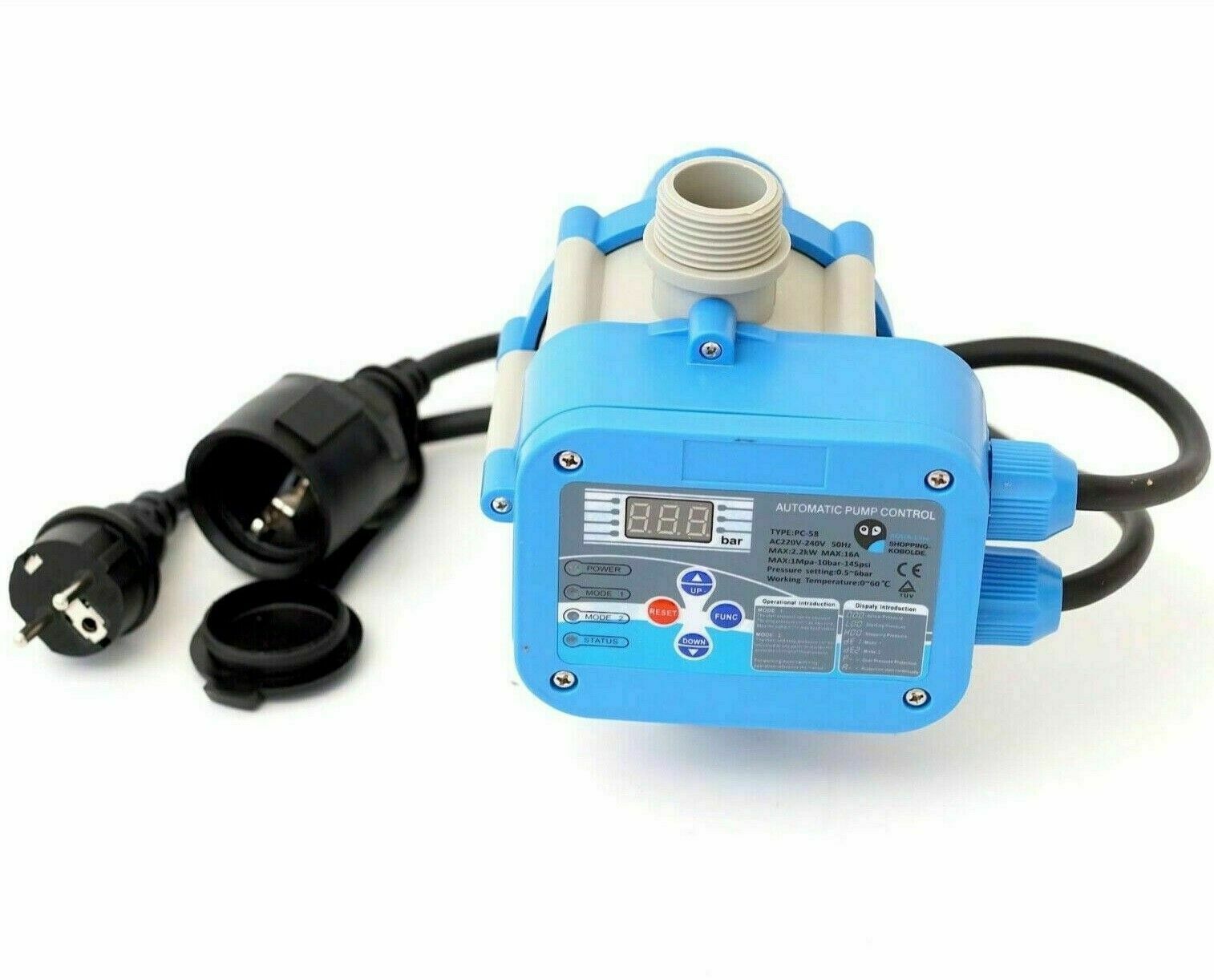

Technische Daten der Pumpensteuerung PC58:
Betriebsspannung: 220-240 V // 50/60 Hz
Max. Stromstärke: 10 A
Max. Arbeits- und Schaltleistung: bis 2.2 kW
Schutzklasse: IP65
Max. Arbeits-/Betriebsdruck: 9.8 bar
Einschaltdruck (einstellbar): 0,5-6 bar
Ausschalttdruck (einstellbar): 0,8-9,8 bar
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Min. Differenzdruck: 0.3 bar
Max. Differenzdruck: 9.3 bar
Anschluss Einlass: 1" ( 2,54 cm ) Außengewinde
Anschluss Auslass: 1" ( 2,54 cm ) Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen: 170 mm
Digitale Druckanzeige (auch während des Betriebs): 0-9.8 bar
Kabellänge: ca. 1m mit Stecker und 50cm mit Steckdosenkupplung
Gewicht: ca. 1,6 kg
Abmessungen ( L x B x H ): 25 cm x 17 cm x 17 cm
Max. Wassertemperatur: 60 °C
Achtung: Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
!! Wichtige Hinweise !!
Die Pumpe sollte nach Möglichkeit in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.
Bitte die Ansaugleitung mit einen Rückschlagventil ausstatten, damit das Bestehen der Wassersäule gewährleistet ist. Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden dann muß man auch unter dem Rückschlagventil eine Wassersäule ausbilden. Die Wassersäule soll beständig sein, da die Pumpe keine Luft die sich in der Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Inbetriebnahme mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben, jedoch nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe
nicht die entsprechende Leistung bzw. Druck erbringen.
!! !! Sollte die Pumpe innerhalb von 1-2 Minuten das Wasser nicht ansaugen dann ist die Wassersäule nicht luftfrei !!.!! !! Meinstens befindet sich unterhalb des Rückschlagsventil Luft in der Saugleitung was das Ansaugen unmöglich macht. !!
