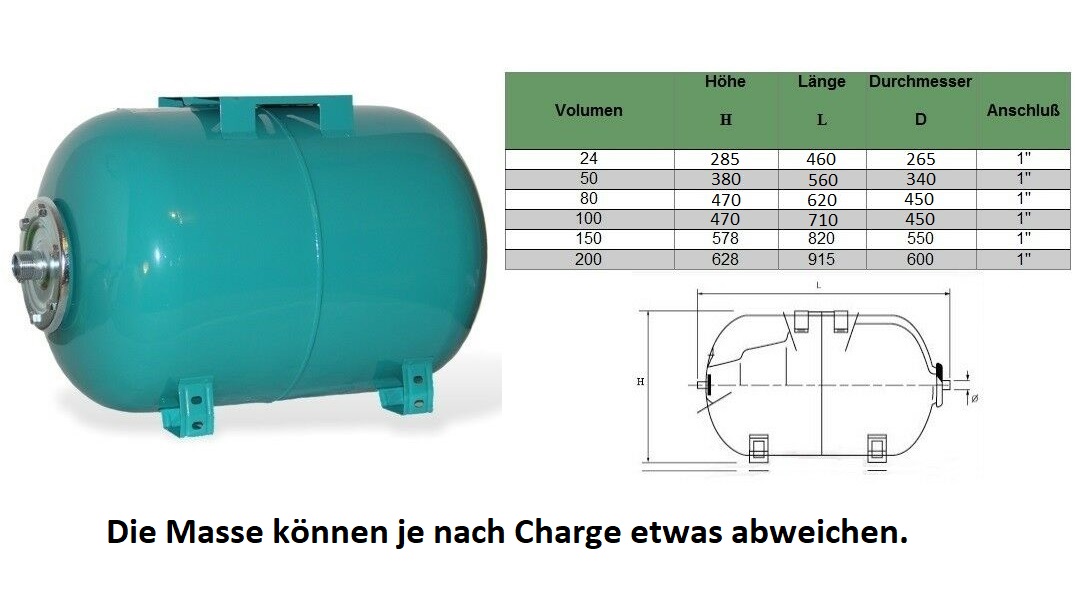

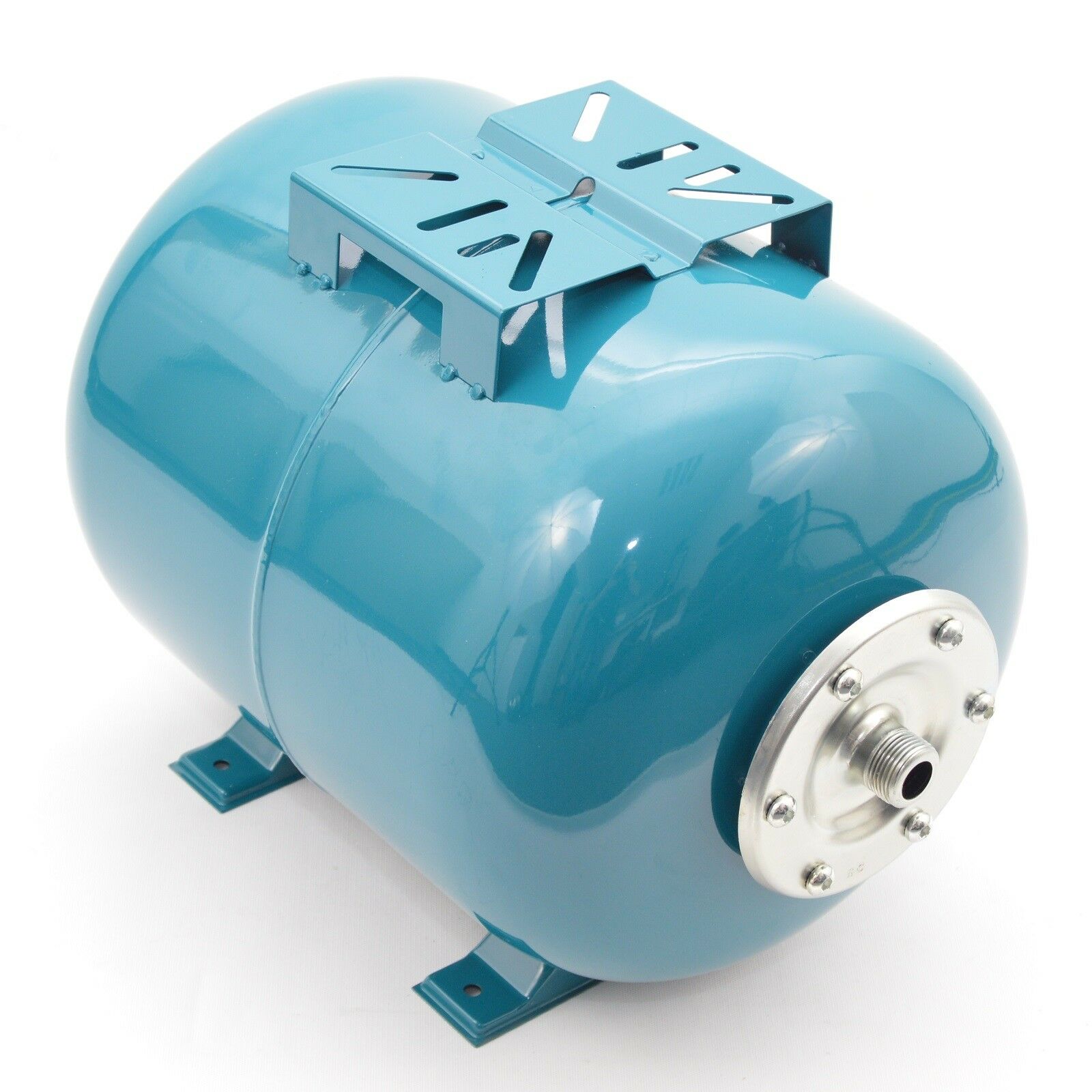

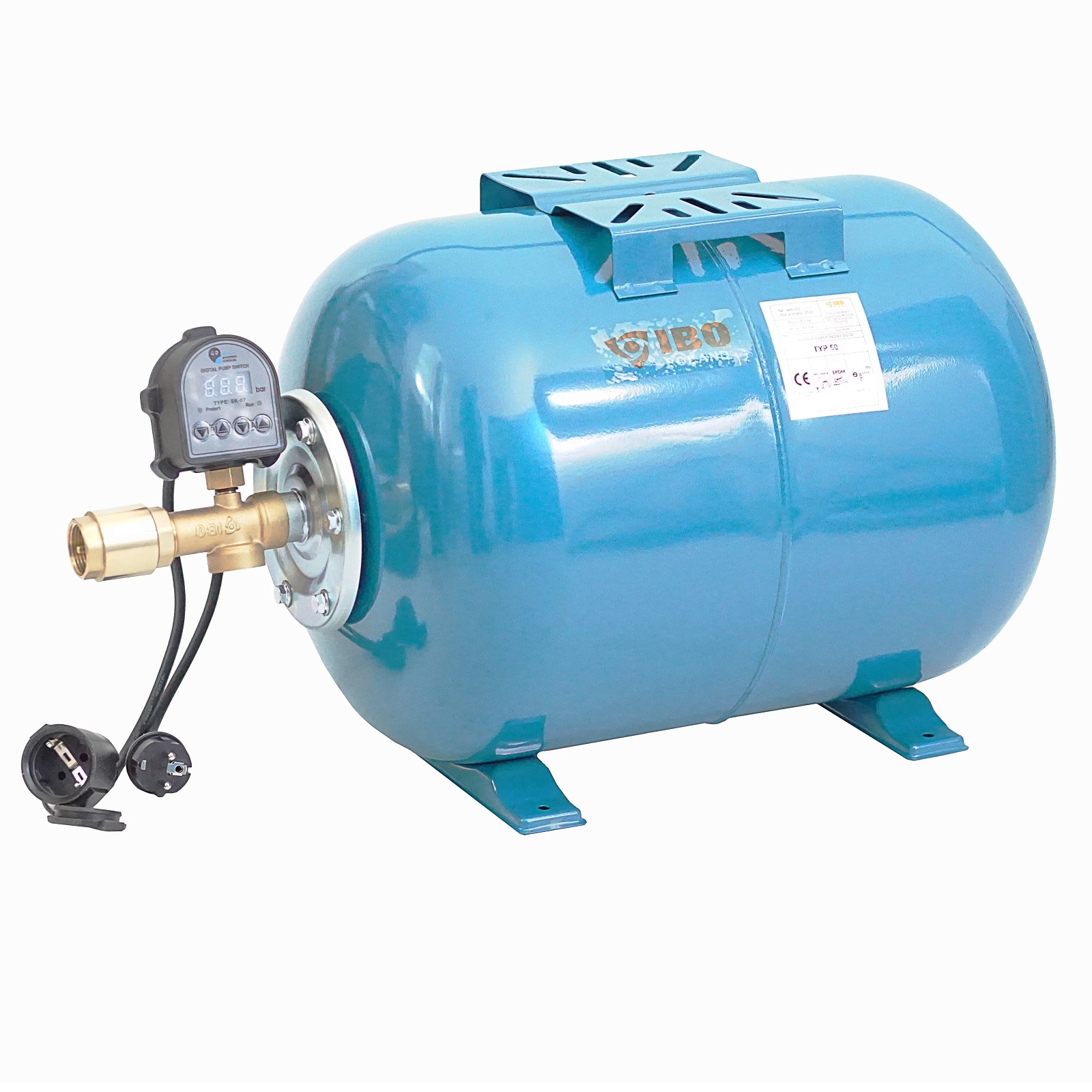

50L Druckkessel Ausdehnungsgefäß Druckschalter inkl. Trockenlaufschutzfunktion

Für Pumpen bis 1,5kW

Arbeitsbereich: 0 – 10bar

Spannung: 230V / 50Hz

Max. Wassertemperatur 80°C

Schutzklasse: IP66

Einstellungsvorschlag

Abschaltdruck H: 4,8bar

Einschaltdruck L: 2,2bar

Verkabelung:

2x Schuko Stecker

Einstellung durch drücken der Tasten H und L +/-

Die Steurung speicher automatisch die Einstellwerte und geht

anschliessend in den Arbeitsmodus über.

Der Abschaltdruck darf nicht höher eingestellt werden als der maximale Druck der Pumpe. Sonnst wird die Pumpe nicht abschalten.

Funktionsprinzip Trockenlaufschutz.

Wenn die Pumpe 20 sec. ohne Wasser läuft dann wird der Stromkreis unterbrochen damit sie nicht trocken läuft.

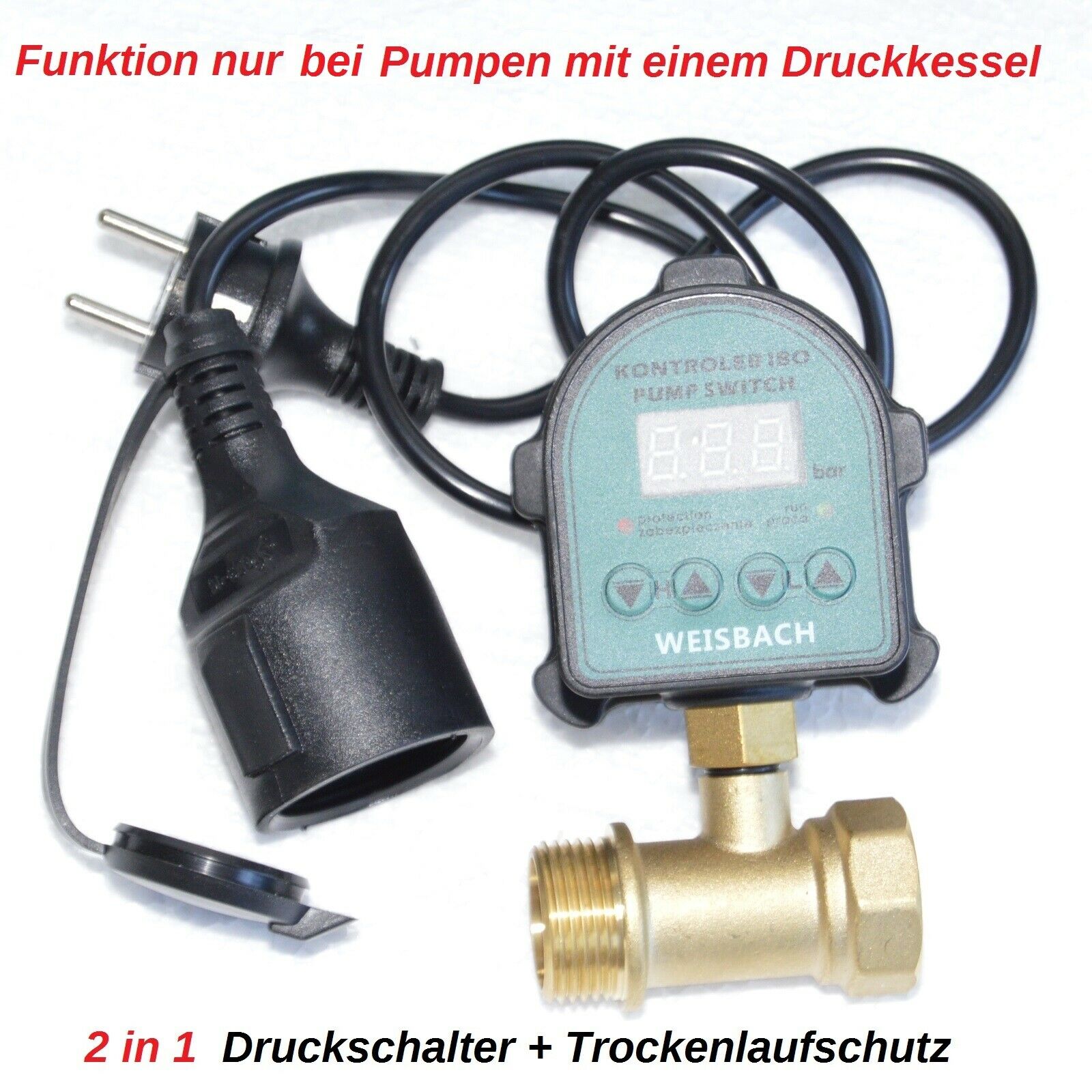

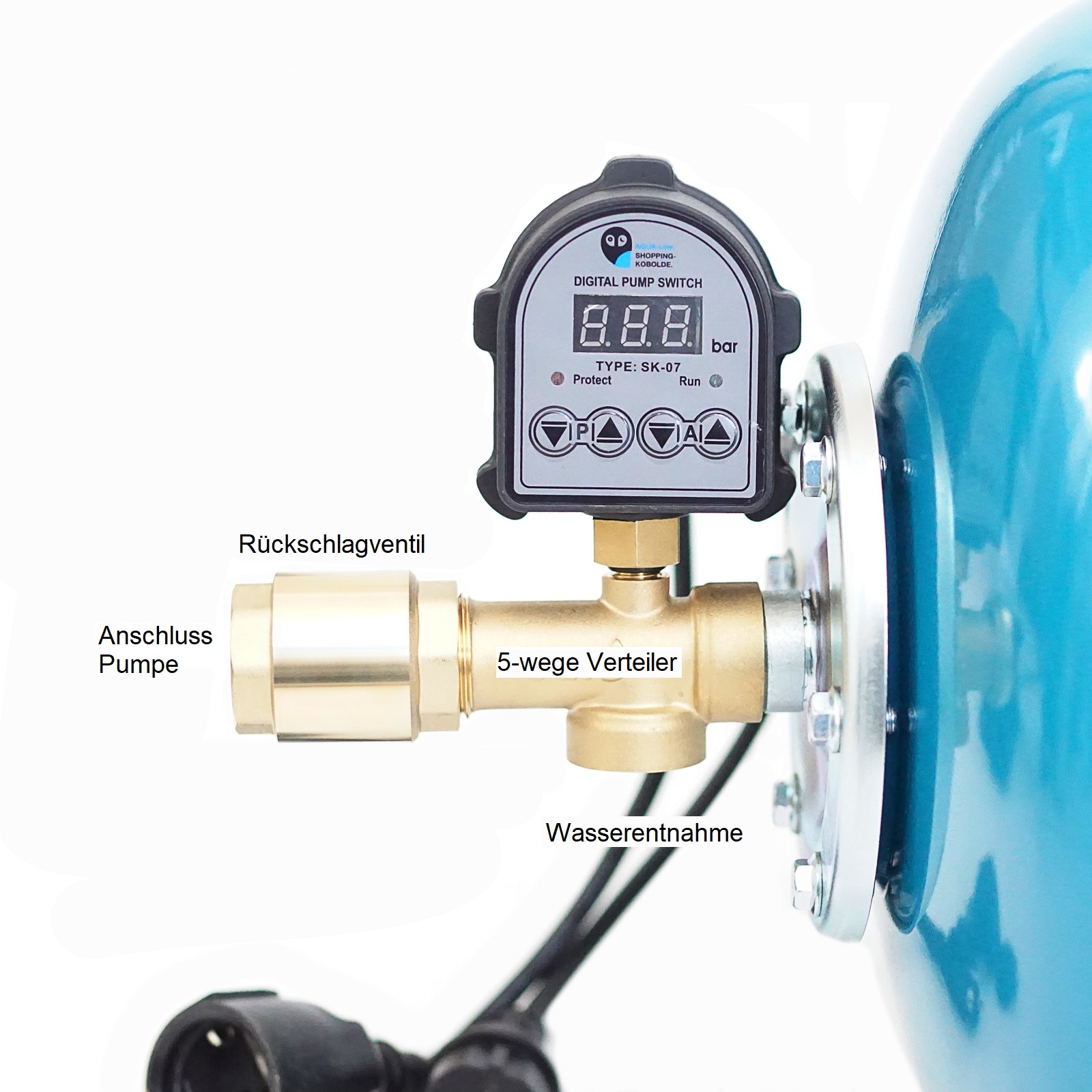

Intelligenter Druckschalter zur Steuerung des Pumpenbetriebs. Elektronischer Druckschalter Weisbach ist ein elektronisches Gerät mit zwei Grundfunktionen:ARBEITSKONTROLLE PUMPE (Ausschalt- und Einschaltdruck kann auf dem elektronischen Display eingestellt werden)SCHUTZ GEGEN TROCKENLAUF (wenn die Funktion aktiviert ist und die Pumpe länger als 20 Sekunden ohne Wasser läuft, schaltet das Gerät die Pumpe aus. Der Schutz gegen Trockenlauf ist standardmäßig aktiviert. Wenn der Benutzer diese Funktion aus irgendeinem Grund nicht aktiviert lassen möchte, drücken Sie die Tasten Nr. 2 und Nr. 4 gleichzeitig 3 Sekunden lang. Auf dem Display wird der Code "F0" (Funktion deaktiviert) oder F1 (Funktion standardmäßig aktiviert) angezeigt, wenn keine Operation innerhalb von 3 Sekunden ausgeführt wird, wird automatische Speicherung und Übergang in den Betriebsmodus erfolgen.Das Einschalten hängt von der Senkung des Wasserdrucks in der Anlage unter den auf dem Display eingestellten Mindestdruck und der Erzeugung des Durchflusses in der Anlage ab, in der der Automat installiert ist. Das Ausschalten erfolgt, wenn das Gerät einen Durchflussstopp erkennt.
