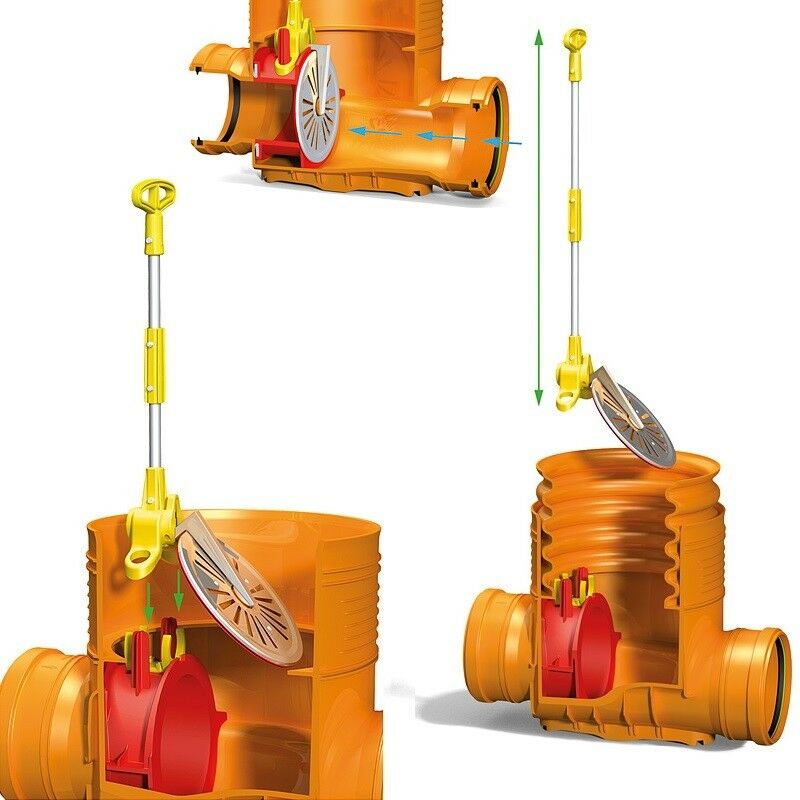

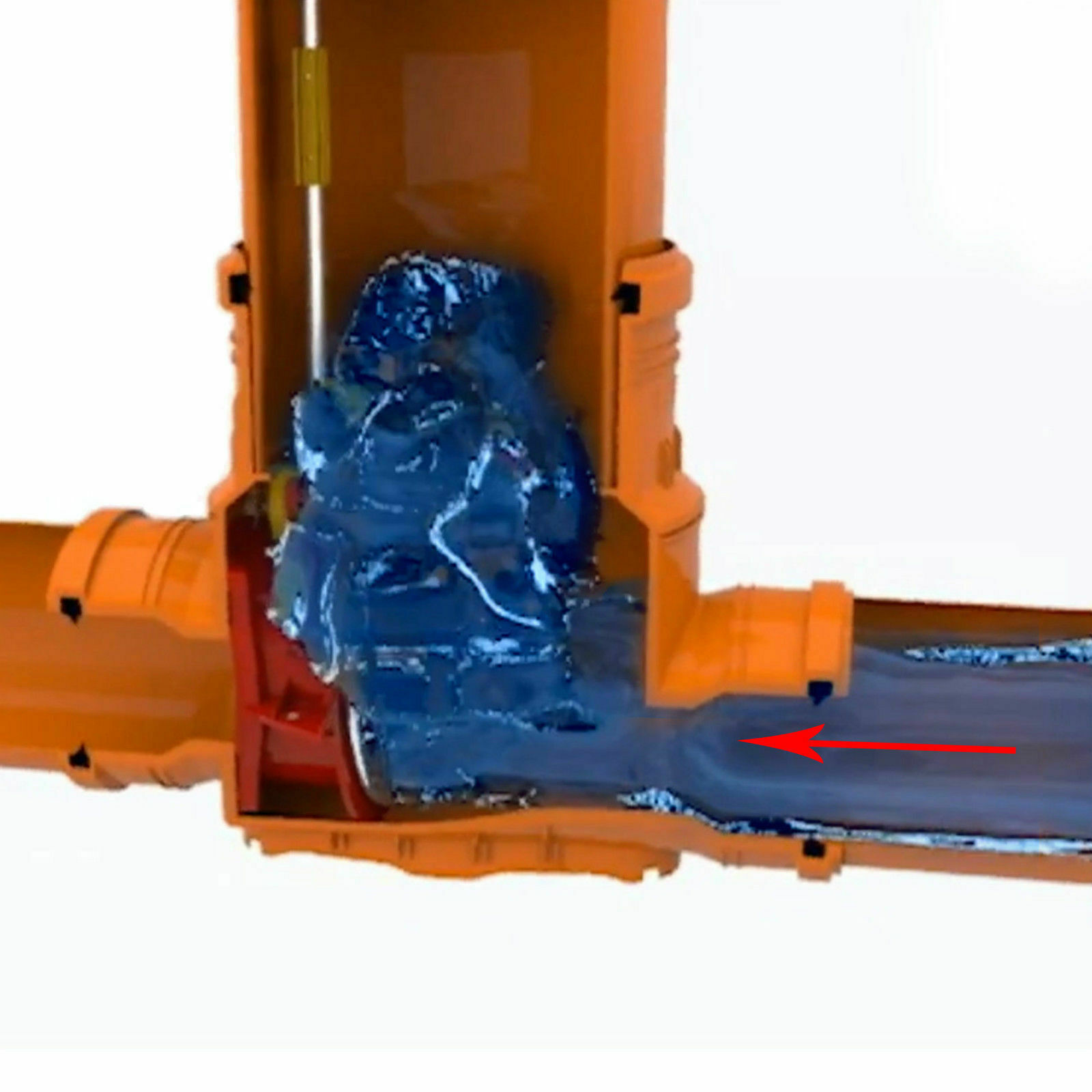

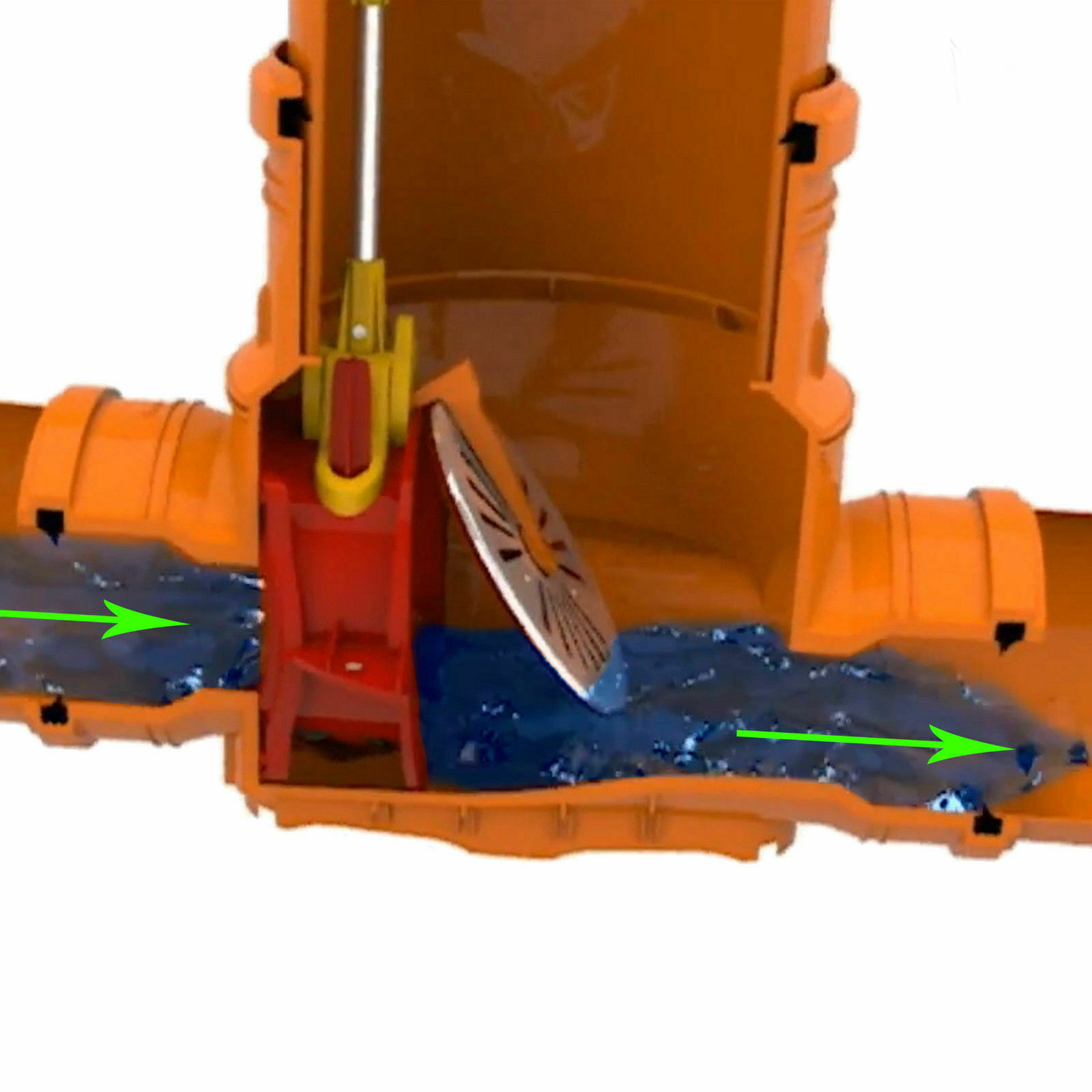

als Teleskopschacht für HT KG Rohre mit integrierter Rückstauklappe als Teleskopschacht Material: PP (Polypropylen) schlagfest und temperaturbeständig Simpel in Wartung und Reinigung.
Steigrohr DN400 - KG Rohrdurchmesser Ø160 Der Schachtboden hat immer einen Ø160 Anschluss
Geeignet für Fäkalien
DIN EN-13564-1:2004
Sie können bei uns auch passende Reduzierungen 160/110,160/125 bestellen

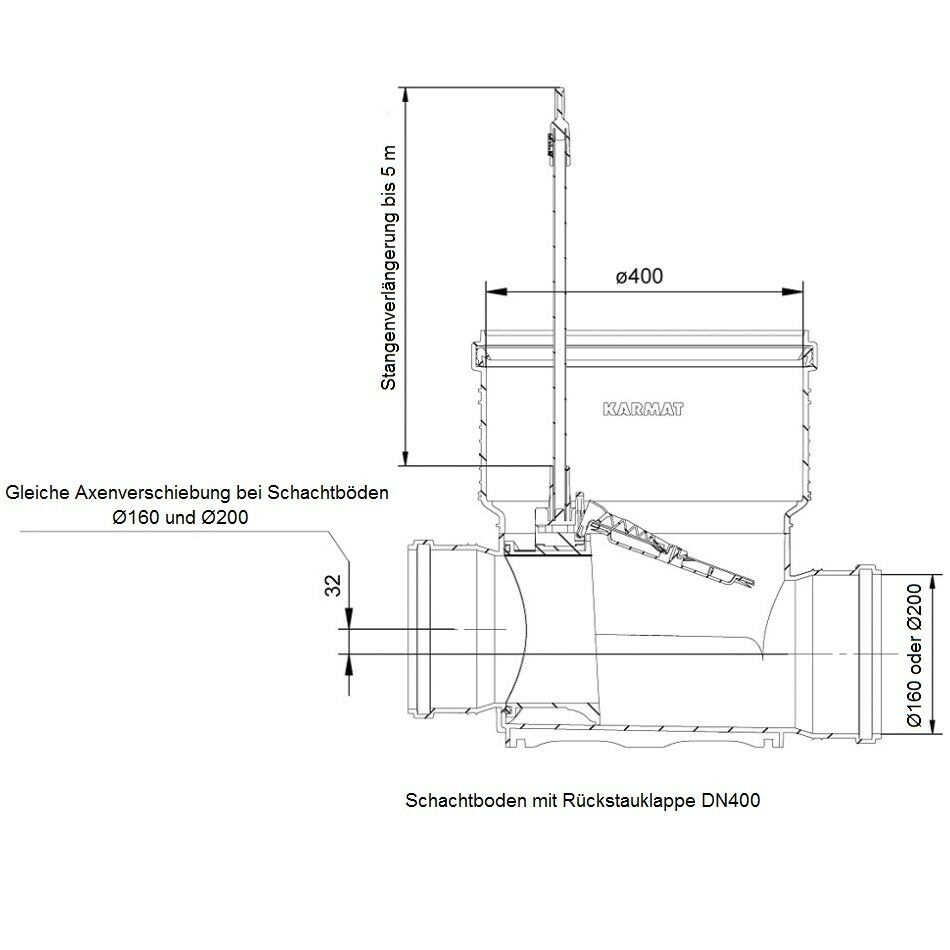

Der Schachtboden hat eine Höhe von 530 mm und eine Breite von 560 mm ( vom Rohranschluß bis Rohranschluß )
Das Steigrohr wird 220 mm in den Schachtboden eingeschoben.

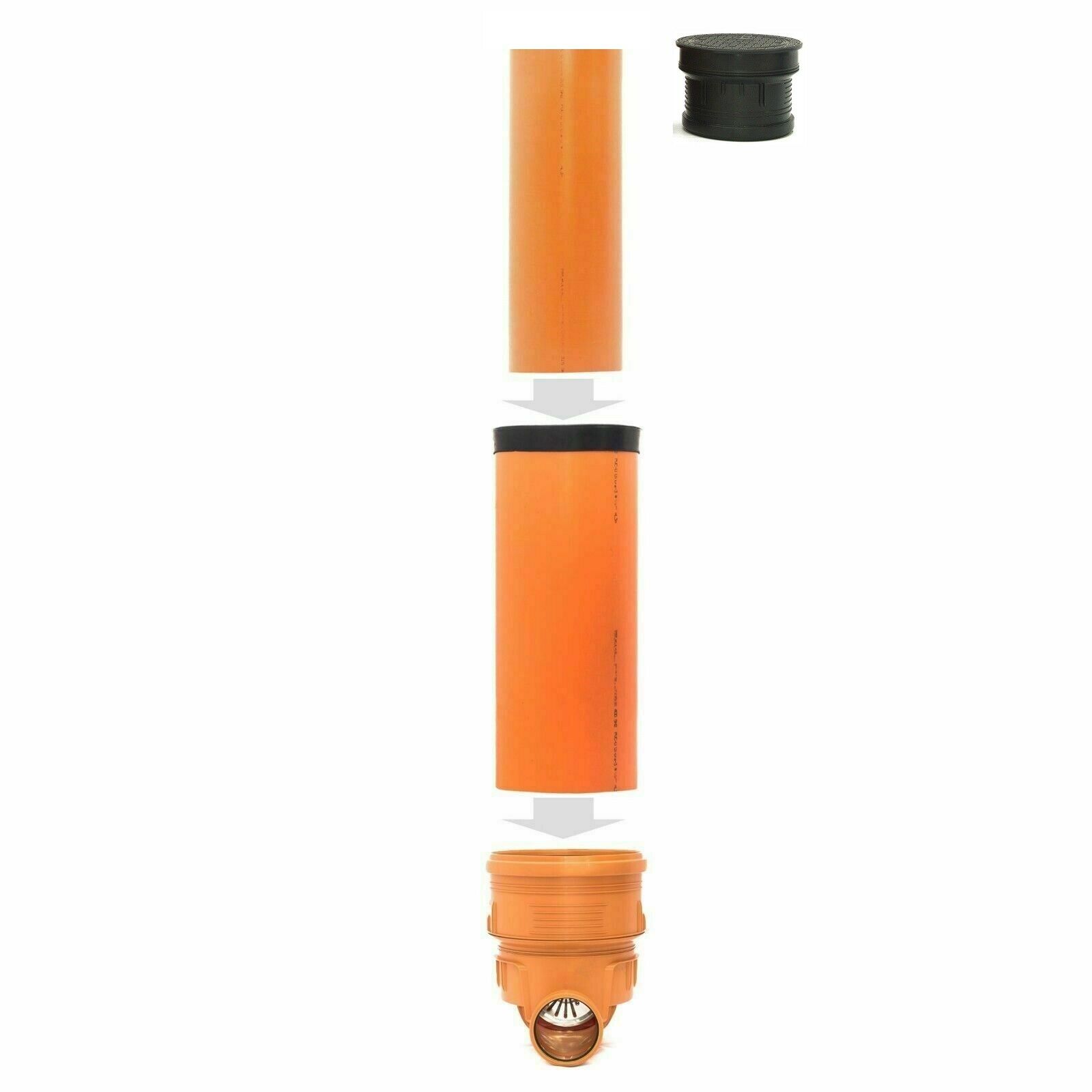

Zur Ermittlung der Gesamteinbautiefe gilt folgendes:
Schachtboden 53 cm + Steigrohr DN400 100 cm - Einschubtiefe 22 cm + Steigrohr DN315 100cm - Einschubtiefe 20cm + 11,3 cm Schachtdeckel = Gesamthöhe ca. 222,3 cm

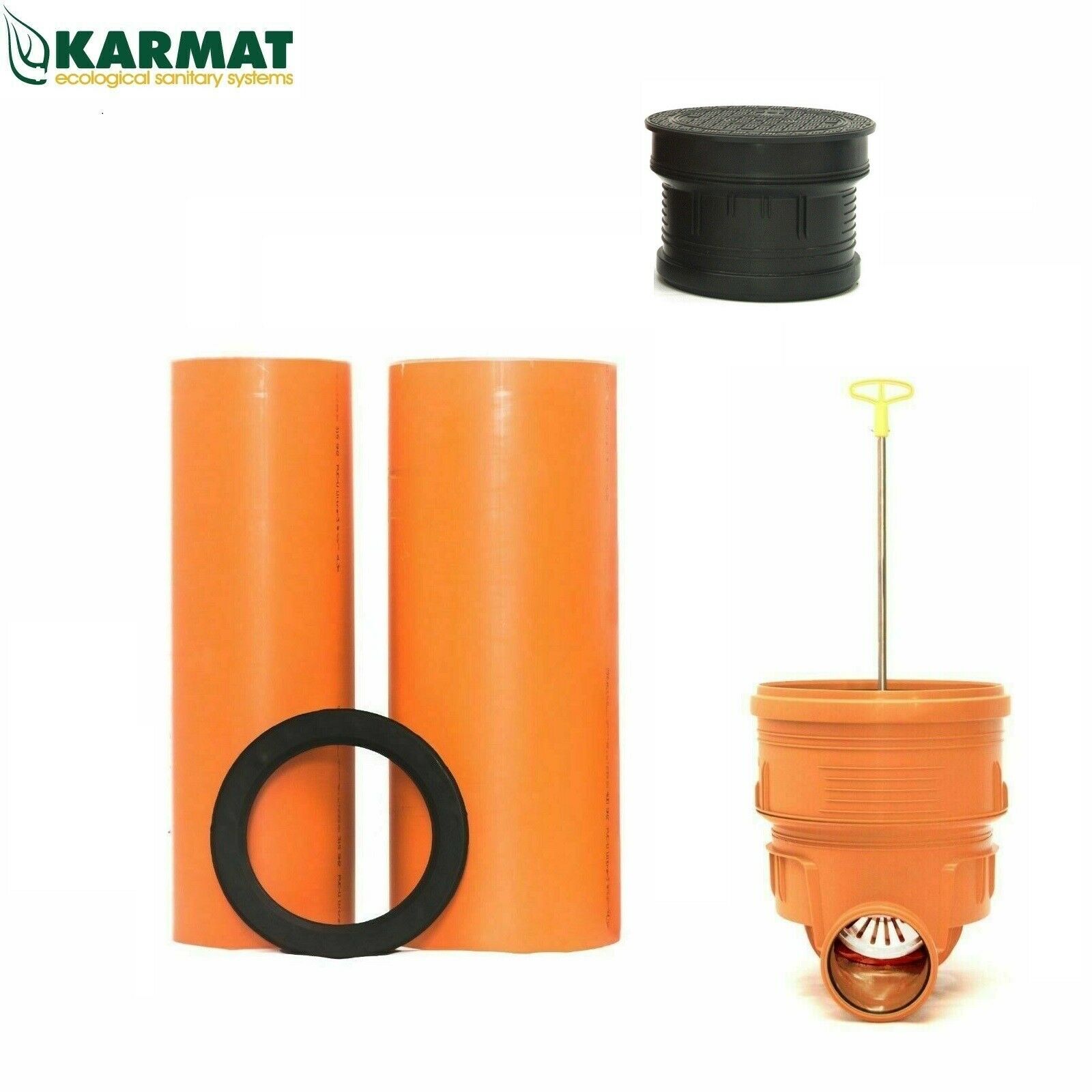

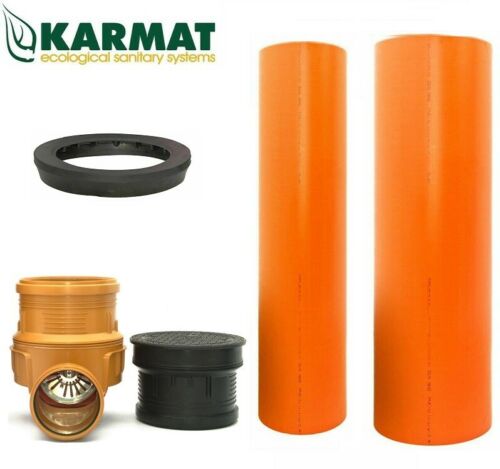

Lieferumfang: 1 Stück DN400 Kontrollschacht mit einer Rückstauklappe, Anschlüsse 2 x DN160 mm 1 Stück DN400 Steigrohr Länge 100 cm
1 Stück DN315 Steigrohr Länge 100 cm

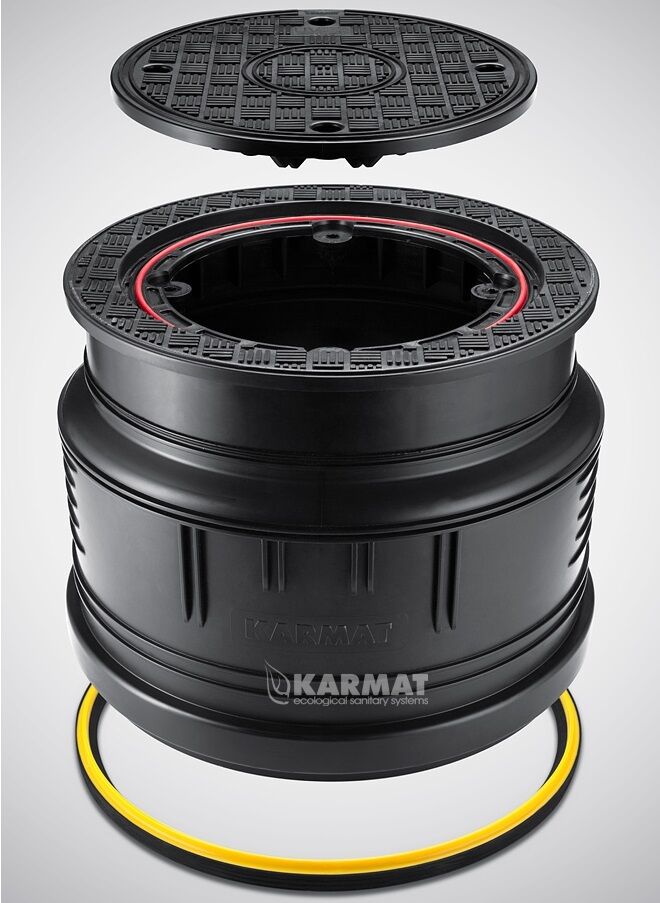

1 Stück Schachtdeckel DN400 belastbar bis 3 Tonnen
